OPERE DI SOSTEGNO

SCAT – Strutture scatolari

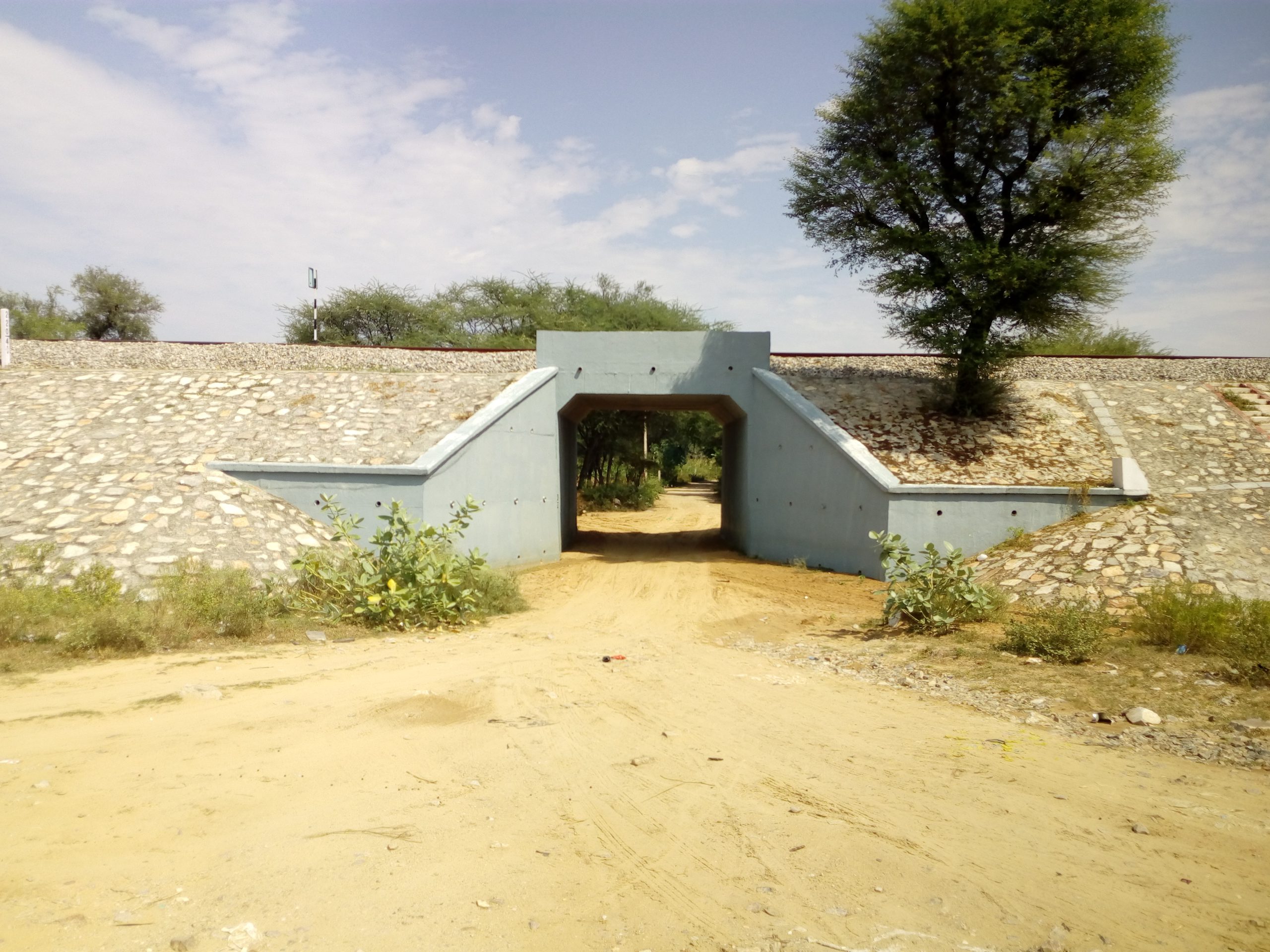

SCAT – Strutture Scatolari è il software Aztec dedicato all’analisi e al calcolo di strutture scatolari sia completamente che parzialmente interrate. È un programma completo che non richiede moduli aggiuntivi. L’analisi dello scatolare viene condotta nell’ipotesi di stato piano di deformazione.

SCAT consente di effettuare l’analisi e il calcolo di scatolari rettangolari, circolari ed ellittici, scatolari con sezione tipo vasca, scatolari con sezione tipo galleria (dotati di piedritti, calotta ed arco rovescio), scatolari in calcestruzzo, scatolari in materiale generico, scatolari rettangolari con angoli smussati, scatolari rettangolari con setti intermedi.

SCAT genera la Relazione Tecnica anche in lingua inglese.

dettagli

Normative

NTC 2018 Circolare 21 Gennaio 2019 n.7 C.S.LL.PP.
NTC 2008 (Norme Teciniche per le Costruzioni) e sue integrazioni
D.M. 88 + D.M. 96

Metodi di calcolo

I metodi di calcolo implementati in SCAT sono:

Spinta Attiva o Spinta a Riposo per il calcolo di spinta sui piedritti
Pressione geostatica, Terzaghi, Caquot-Kerisel per il calcolo del carico in calotta
Angolo di diffusione dei carichi eventualmente presenti sul profilo del terreno
Modello di Winkler semplificato per la schematizzazione del terreno di fondazione e di rinfianco allo scatolare

Dati in input

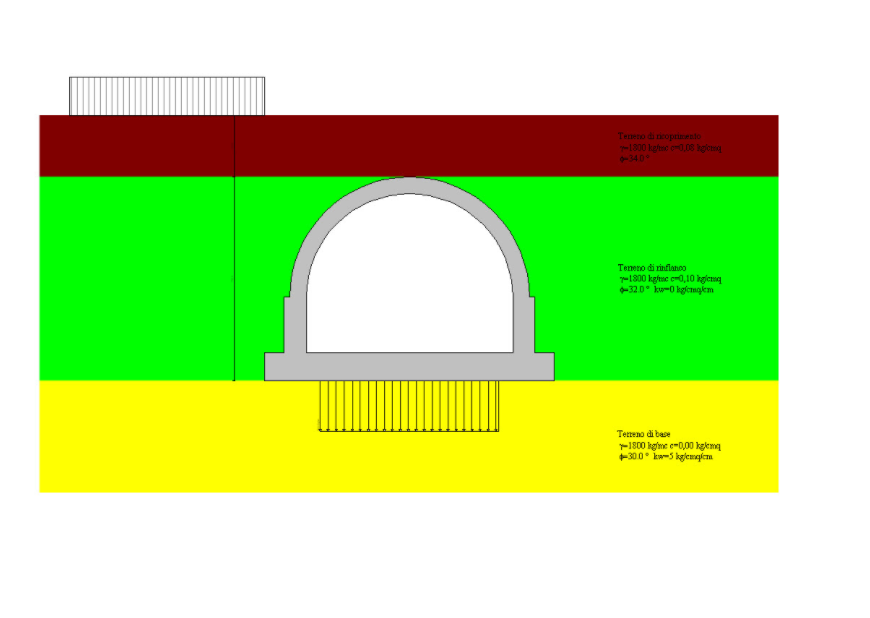

Definizione stratigrafica del terreno in cui la struttura è immersa (il terreno viene suddiviso in tre strati: ricoprimento, rinfianco e fondazione)
Definizione quota della falda
Inserimento carichi sul terreno di ricoprimento (forze concentrate e carichi distribuiti)
Inserimento carichi sulla struttura (carichi a coppie concentrate, carichi distribuiti, variazioni termiche)
Inserimento vincoli (fissi ed elastici)
Definizione combinazioni di carico
Analisi sia in condizioni statiche che in condizioni sismiche

Risultati

Ad analisi conclusa SCAT consente la visualizzazione di tutti i risultati:

Diagrammi delle sollecitazioni
Deformata della struttura
Pressione sul terreno
Tensione nei materiali
Verifica a scorrimento dello scatolare
Verifica a ribaltamento dello scatolare
Verifica a taglio dello scatolare

Ogni disegno visualizzato può essere stampato su qualsiasi dispositivo gestito da Windows®. La gestione della stampa avviene mediante funzione di anteprima o impaginazione.
E’ anche possibile l’esportazione in formato DXF, BMP, WMF e JPG.
Genera una accurata relazione in formato RTF personalizzabile che permette di selezionare a monte i moduli da generare, il formato della relazione, etc.
E’ possibile generare la relazione di calcolo anche in inglese.
Il programma è dotato di help sensibile al contesto e di manuale in formato PDF.
