OPERE DI SOSTEGNO

PAC – Paratie

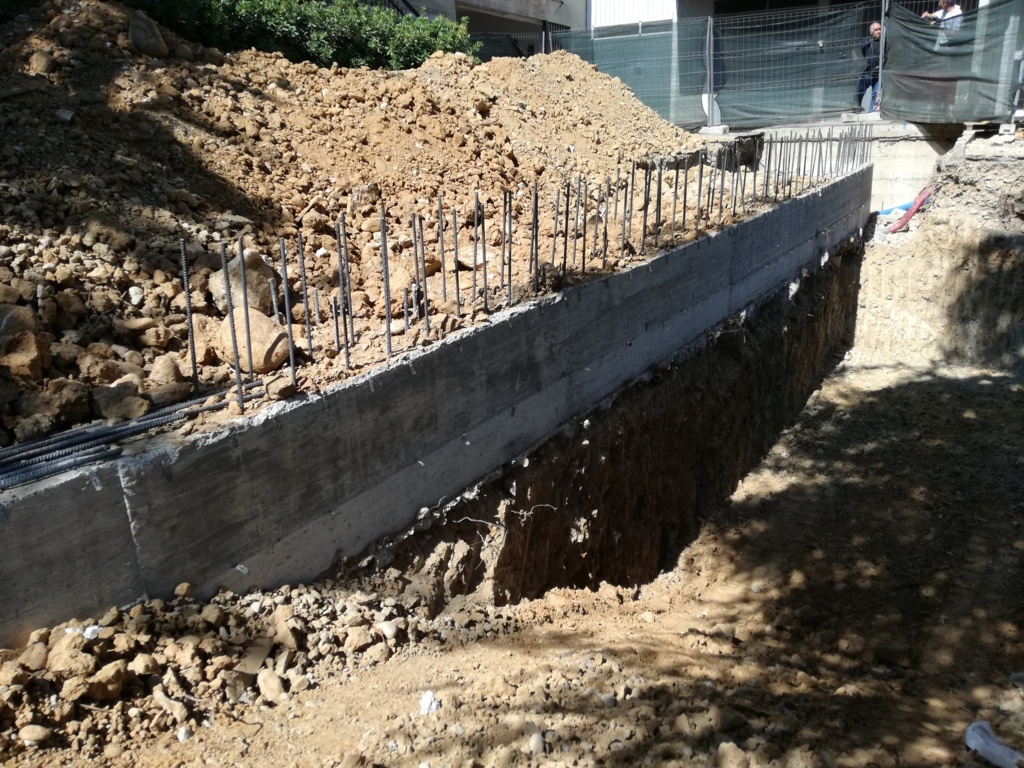

Il software PAC – Paratie è dedicato all’analisi e al calcolo di paratie, palancolate e scavi sbadacchiati. È un programma completo che non richiede moduli aggiuntivi. È disponibile in versione 3D.

PAC consente di effettuare l’analisi e il calcolo di paratie di pali (anche su più file), paratie di micropali (anche su più file), paratie a setti in c.a., paratie con sezione a T, paratie metalliche, paratie con rigidezza per tratti variabile, paratie con muro in testa, paratie berlinesi.

La paratia può essere ancorata tramite una o più file di tiranti attivi o tiranti passivi. PAC, inoltre, permette di analizzare paratie vincolate da puntoni (una o più file) con appoggio rigido.

PAC genera la Relazione Tecnica anche in lingua inglese.

dettagli

Normative

NTC 2018 Circolare 21 Gennaio 2019 n.7 C.S.LL.PP.
NTC 2008 (Norme Teciniche per le Costruzioni) e sue integrazioni
D.M. 88 + D.M. 96

Metodi di calcolo

I metodi di calcolo implementati in PAC sono:

Metodo di Culmann per il calcolo della spinta (attiva e passiva)
Bishop e Fellenius per la verifica della stabilità globale
Metodo FEM per la verifica della paratia mediante discretizzazione in elementi tipo trave
Modello di Winkler per il comportamento non lineare del terreno mediante schematizzazione di una serie di molle con comportamento elastoplastico
Modello cinematico (raggiungimento di uno stato limite) o statico (raggiungimento di una pressione limite) di rottura del terreno
Modello Bustamante-Doix per il calcolo dei tiranti

Dati in input

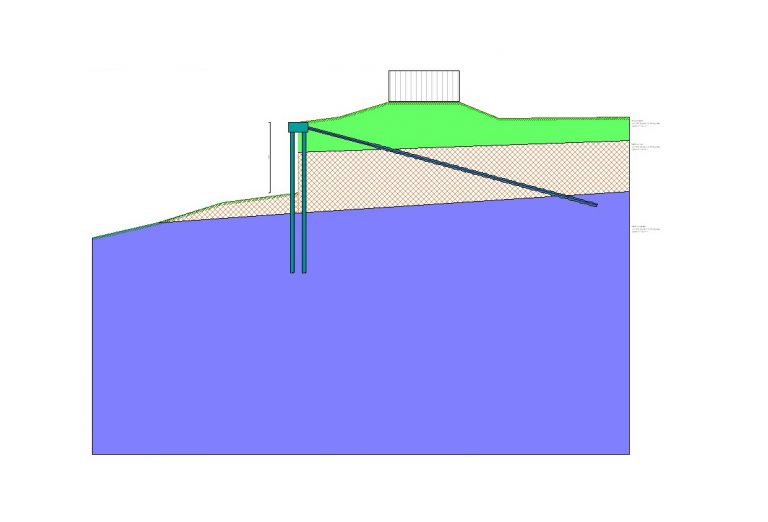

Definizione della geometria e del materiale costituente la paratia
Definizione stratigrafica del terreno in cui la paratia è immersa
Definizione quota della falda
Inserimento carichi sul terreno (forze concentrate e carichi distribuiti)
Inserimento carichi sulla paratia (carichi a coppie concentrate, carichi distribuiti)
Inserimento vincoli: tiranti e puntoni
Definizione combinazioni di carico
Analisi sia in condizioni statiche che in condizioni sismiche

Risultati

Ad analisi conclusa PAC consente la visualizzazione di tutti i risultati:

Diagrammi delle sollecitazioni
Diagramma delle pressioni
Deformata della paratia
Superficie di scorrimento con Fs minimo
Armature calcolate

Ogni disegno visualizzato può essere stampato su qualsiasi dispositivo gestito da Windows®. La gestione della stampa avviene mediante funzione di anteprima o impaginazione.
E’ anche possibile l’esportazione in formato DXF, BMP, WMF e JPG.
Genera una accurata relazione in formato RTF personalizzabile che permette di selezionare a monte i moduli da generare, il formato della relazione, etc.
E’ possibile generare la relazione di calcolo anche in inglese.
Il programma è dotato di help sensibile al contesto e di manuale in formato PDF.
